蜜臀久久在线,国产盗摄XXX视频XXX,护士你下面好紧我进不去

　　全國服務(wù)熱線：【135-7389-8255】

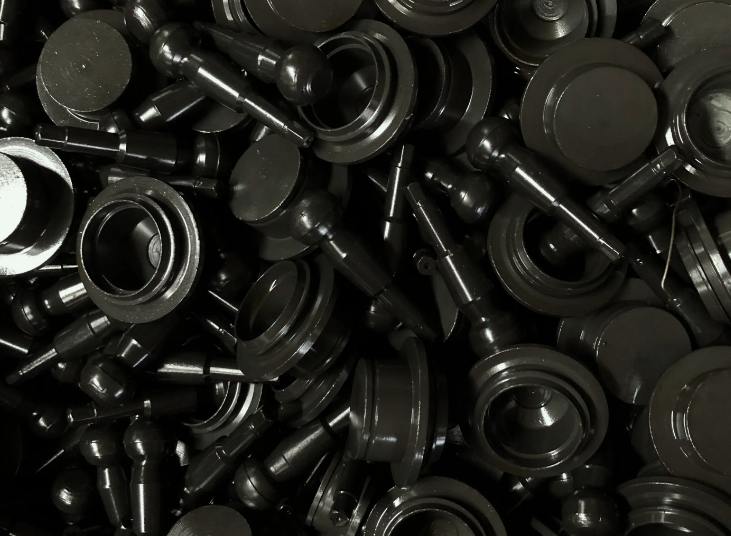

　　磷化（phosphorization）是一種化學(xué)與電化學(xué)反應(yīng)形成磷酸鹽化學(xué)轉(zhuǎn)化膜的過程，所形成的磷酸鹽轉(zhuǎn)化膜稱之為磷化膜。

　　磷化的目的主要是：

　　1）給基體金屬提供保護，在一定程度上防止金屬被腐蝕；

　　2）用于涂漆前打底，提高漆膜層的附著力與防腐蝕能力；

　　3）在金屬冷加工工藝中起減摩潤滑使用。

　　磷化分類

　　1.按磷化處理溫度分類

　?。?）高溫型

　　80~98℃處理時間為10-20分鐘，形成磷化膜厚達(dá)10-30g/㎡；

　　優(yōu)點：膜抗蝕力強，結(jié)合力好。

　　缺點：加溫時間長，溶液揮發(fā)量大，能耗大，磷化沉積多，游離酸度不穩(wěn)定，結(jié)晶粗細(xì)不均勻，已較少應(yīng)用。

　　（2）中溫型

　　50~75℃，處理時間5-15分鐘，磷化膜厚度為1-7 g/㎡；

　　優(yōu)點：游離酸度穩(wěn)定，易掌握，磷化時間短，生產(chǎn)效率高，耐蝕性與高溫磷化膜基本相同，應(yīng)用較多。

　　（3）低溫型

　　30~50℃節(jié)省能源，使用方便。

　?。?）常溫型

　　10~40℃常（低）溫磷化（除加氧化劑外，還加促進(jìn)劑），時間10-40分鐘；

　　優(yōu)點：不需加熱，藥品消耗少，溶液穩(wěn)定。

　　缺點：處理時間長，溶液配制較繁。

　　2.按磷化液成分分類

　?。?）鋅系磷化

　　（2）鋅鈣系磷化

　?。?）鐵系磷化

　　（4）錳系磷化

　?。?）復(fù)合磷化磷化液由鋅、鐵、鈣、鎳、錳等元素組成。

　　3.按磷化處理方法分類

　?。?）化學(xué)磷化

　　將工件浸入磷化液中，依靠化學(xué)反應(yīng)來實現(xiàn)磷化，應(yīng)用廣泛。

　　（2）電化學(xué)磷化

　　在磷化液中，工件接正極，鋼鐵接負(fù)極進(jìn)行磷化。

　　4.按磷化膜質(zhì)量分類

　?。?）重量級（厚膜磷化）膜重7.5 g/㎡以上。

　?。?）次重量級（中膜磷化）膜重4.6-7.5 g/㎡。

　?。?）輕量級（薄膜磷化）膜重1.1-4.5 g/㎡。

　?。?）次輕量級（特薄膜磷化）膜重0.2-1.0 g/㎡。

　　5.按施工方法分類

　?。?）浸漬磷化

　　適用于高、中、低溫磷化

　　特點：設(shè)備簡單，僅需加熱槽和相應(yīng)加熱設(shè)備，最好用不銹鋼或橡膠襯里的槽子，不銹鋼加熱管道應(yīng)放在槽兩側(cè)。

　?。?）噴淋磷化

　　適用于中、低溫磷化工藝，可處理大面積工件，如汽車、冰箱、洗衣機殼體。

　　特點：處理時間短，成膜反應(yīng)速度快，生產(chǎn)效率高，且這種方法獲得的磷化膜結(jié)晶致密、均勻、膜薄、耐蝕性好。

　?。?）刷涂磷化

　　上述兩種方法無法實施時，采用本法，在常溫下操作，易涂刷，可除銹蝕，磷化后工件自然干燥，防銹性能好，但磷化效果不如前兩種。

　　磷化用途

　　磷化是常用的前處理技術(shù)，原理上應(yīng)屬于化學(xué)轉(zhuǎn)換膜處理，主要應(yīng)用于鋼鐵表面磷化，有色金屬（如鋁、鋅）件也可應(yīng)用磷化。

　　1.磷化作用

　?。?）涂裝前磷化的作用

　?、僭鰪娡垦b膜層（如涂料涂層）與工件間結(jié)合力。

　?、谔岣咄垦b后工件表面涂層的耐蝕性。

　?、厶岣哐b飾性。

　?。?）非涂裝磷化的作用

　　①提高工件的耐磨性。

　?、诹罟ぜ跈C加工過程中具有潤滑性。

　?、厶岣吖ぜ哪臀g性。

　　2.磷化用途

　　鋼鐵磷化主要用于耐蝕防護和油漆用底膜。

　?。?）耐蝕防護用磷化膜

　?、俜雷o用磷化膜

　　用于鋼鐵件耐蝕防護處理。磷化膜類型可用鋅系、錳系。磷化后涂防銹油、防銹脂、防銹蠟等。

　?、谟推岬讓佑昧谆?/span>

　　增加漆膜與鋼鐵工件附著力及防護性。磷化膜類型可用鋅系或鋅鈣系。

　?。?）冷加工潤滑用磷化膜

　　鋼絲、焊接鋼管拉拔；精密鋼管拉拔；鋼鐵件冷擠壓成型等；

　?。?）減摩用磷化膜

　　磷化膜可起減摩作用。一般用錳系磷化，也可用鋅系磷化。

　　（4）電絕緣用磷化膜

　　一般用鋅系磷化。用于電機及變電器中的硅片磷化處理。

　　磷化膜性質(zhì)

　　1.磷化膜組成

　　磷化膜為閃爍有光，均勻細(xì)致，灰色多孔且附著力強的結(jié)晶，結(jié)晶大部分為磷酸鋅，小部分為磷酸氫鐵。鋅鐵比例取決于溶液成分、磷化時間和溫度。

　　2.性質(zhì)

　?。?）耐蝕性

　　在大氣、礦物油、植物油、苯、甲苯中均有很好的耐蝕性，但在堿、酸、水蒸氣中耐蝕性較差。在200-300℃時仍具有一定的耐蝕性，當(dāng)溫度達(dá)到450℃時膜層的耐蝕性顯著下降。

　?。?）特殊性質(zhì)

　　如增加附著力，潤滑性，減摩耐磨作用。

　　磷化流程

　　除油→水洗→水洗→表調(diào)→磷化處理→水洗→水洗→烘干→涂裝

　　影響因素

　　1.溫度

　　溫度越高，磷化層越厚，結(jié)晶越粗大。

　　溫度越低，磷化層越薄，結(jié)晶越細(xì)。

　　但溫度不宜過高，否則Fe2+易被氧化成Fe3+，加大沉淀物量，溶液不穩(wěn)定。

　　2.游離酸度

　　游離酸度指游離的磷酸。其作用是促使鐵的溶解，已形成較多的晶核，使膜結(jié)晶致密。游離酸度過高，則與鐵作用加快，會大量析出氫，令界面層磷酸鹽不易飽和，導(dǎo)致晶核形成困難，膜層結(jié)構(gòu)疏松，多孔，耐蝕性下降，令磷化時間延長。游離酸度過低，磷化膜變薄，甚至無膜。

　　3.總酸度

　　總酸度指磷酸鹽、硝酸鹽和酸的總和?？偹岫纫话阋钥刂圃谝?guī)定范圍上限為好，有利于加速磷化反應(yīng)，使膜層晶粒細(xì)，磷化過程中，總酸度不斷下降，反映緩慢?？偹岫冗^高，膜層變薄，可加水稀釋?？偹岫冗^低，膜層疏松粗糙。

　　4.PH值

　　錳系磷化液一般控制在2-3之間，當(dāng)PH＞3時，工件表面易生成粉末。當(dāng)PH＜1.5時難以成膜。鐵系一般控制在3-5.5之間。

　　5.溶液中離子濃度

　?、偃芤褐蠪e2+極易氧化成Fe3+，導(dǎo)致不易成膜。但溶液中Fe2+濃度不能過高，否則，形成的膜晶粒粗大，膜表面有白色浮灰，耐蝕性及耐熱性下降。

　?、赯n2+的影響，當(dāng)Zn2+濃度過高，磷化膜晶粒粗大，脆性增大，表面呈白色浮灰；當(dāng)Zn2+濃度過低，膜層疏松變暗。

　　磷化后處理

　　目的：增加磷化膜的抗蝕性、防銹性。

　　方法：噴塑、噴粉、噴漆、電泳、上防銹油等。

　　磷化渣

　　1.磷化渣的影響

　?、倭谆猩傻牧谆壤速M藥品又加大清渣工作量，處理不好還影響磷化質(zhì)量，視為不利。

　?、诹谆性谏闪谆耐瑫r還會揮發(fā)出磷酸，有助于維持磷化液的游離酸度，保持磷化液的平衡，視為有利。

　　2.磷化渣生成的控制

　　①降低磷化溫度。

　?、诮档土谆旱挠坞x酸度。

　?、厶岣吡谆俣龋s短磷化時間。

上一篇：主流金屬加工方法有哪些（5種金屬件常用的加工方法）
下一篇：養(yǎng)豬場污水處理設(shè)備一套要多少錢?（養(yǎng)豬場污水處理設(shè)備污水處理）

產(chǎn)品展示

15244289576@139.com
